地图星MapStar TruAngle (TA) II
地图星TA II是专为配合图柏斯激光测距仪使用的水平角测量仪。利用其角编码器可精确测量被测点的水平夹角。操作时,初始参照水平角可由用户灵活设定。内置蓝牙功能用于无线触发和数据输出,方便和图柏斯激光测距仪等设备集成完整的三维测绘系统。
三维测绘系统
由TAII+图柏斯+平板电脑装上如MapSmart测量采集软件集成的系统,操作员可以通过一键触发,轻松获取目标的相对X、Y、Z三维坐标。执行现场数据采集,实时图形体现的测量工作。
产品优势
地图星TAII 与图柏斯激光测距测高仪组成的三维测绘系统,为现场专业测量人士提供额外的扩展功能。
-
直观的三键界面,提高了现场操作效率;
-
不受磁场影响,为专业测量人士提供其所需的水平角测量精度;
-
可轻松地安装在不同的装置上分体式GPS测杆或测量三脚;
-
系统安装方便灵活。图柏斯激光在地图星处于水平状态下,也能俯/昂±90º;
-
IP56防护等级,能应对恶劣的极端天气。橡胶缓冲加强保护铝制机加工外壳,胜任每天频繁的高强度工作;
-
倾斜报警:当地图星超越用户设定倾斜角时,地图星启动报警并停止数据输出。
三维测绘的主要应用
-
跨度、弧垂和张力、现场检查,材料估算;
-
公用事业:水、天然气和管道;资产与设施测绘、房产核查和输电走廊宽度;
-
采矿与物料:地形测量、堆积测量、矿区勘界、目标高度、坡度、面积计算;
-
林业:林地资源调查、林区画界规划、森林覆盖率分析以及环境影响评估;
-
GIS测绘:危险或GNSS信号弱区域目标、繁忙道路的沙井、难以到达的位置、广阔区域的多个目标等进行高精度偏移量定位;

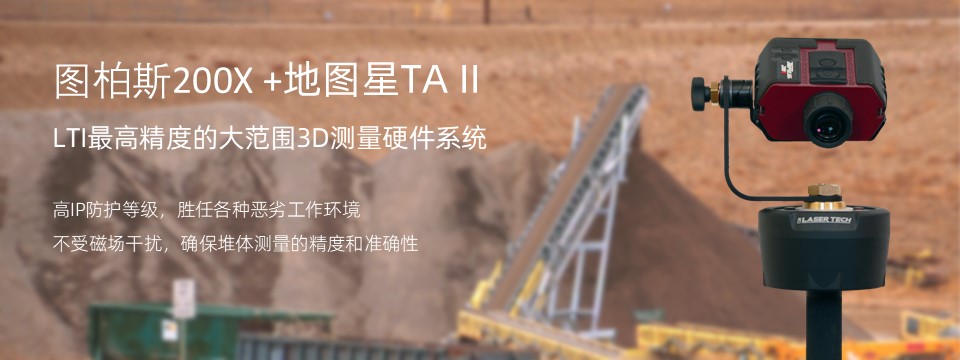

图柏斯200X (左)
/ 200i (右)+
地图星TAII 三维测绘组合方案
